Toplu Konut Rölövesi
Scan to BIM: drone fotogrametrisi, nokta bulutu ve Revit as-built modeli
- Ekip
- agca·studio
- Yer
- Üsküdar, İstanbul
- Proje Yılı
- 2024
- Durum
- Tamamlandı
- Rol
- Rölöve ve BIM modelleme
- Tür
- Scan to BIM
- Program
- Mevcut konut sitesi: drone taraması, nokta bulutu, Revit as-built modeli, avan çizimler

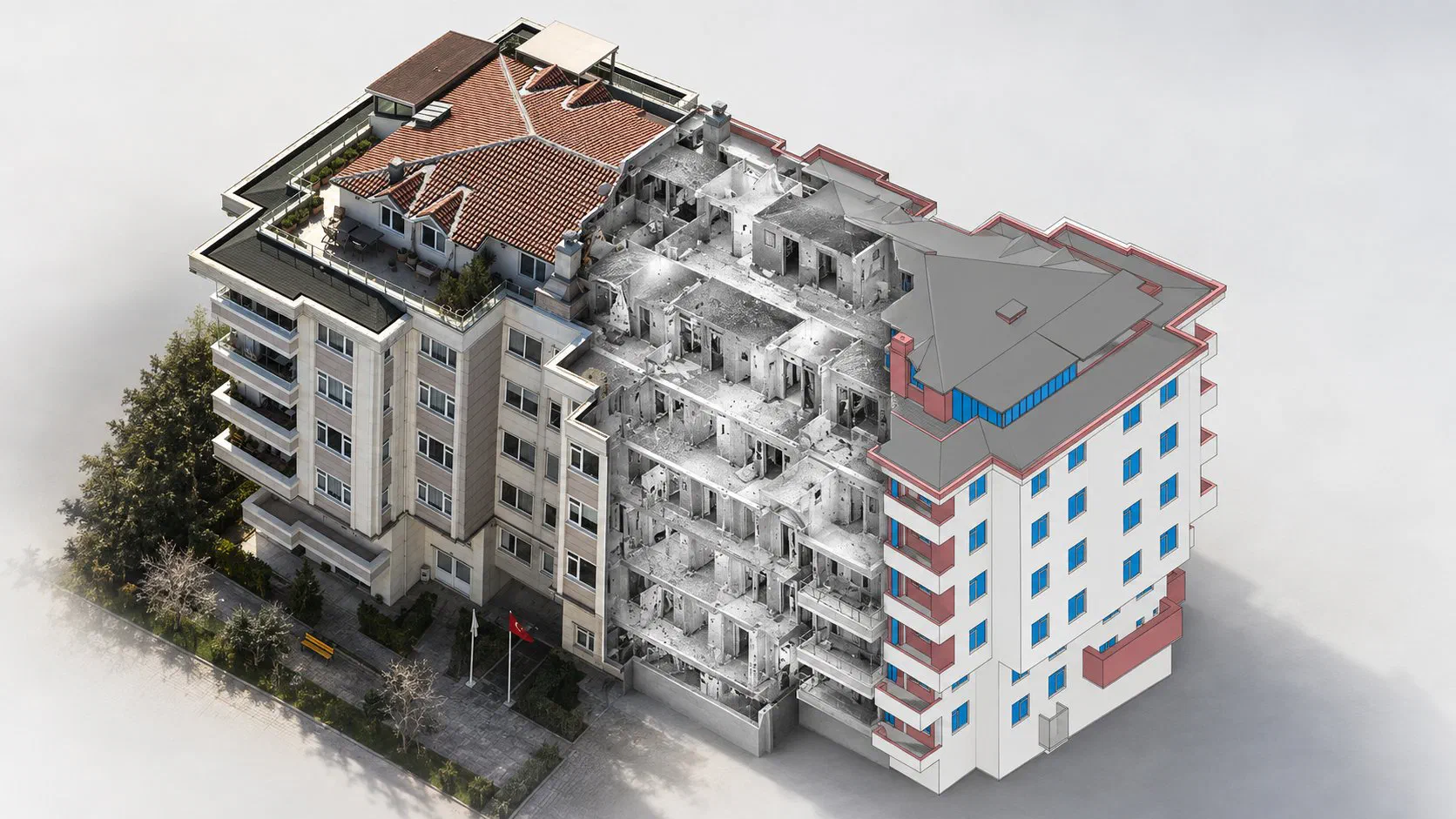

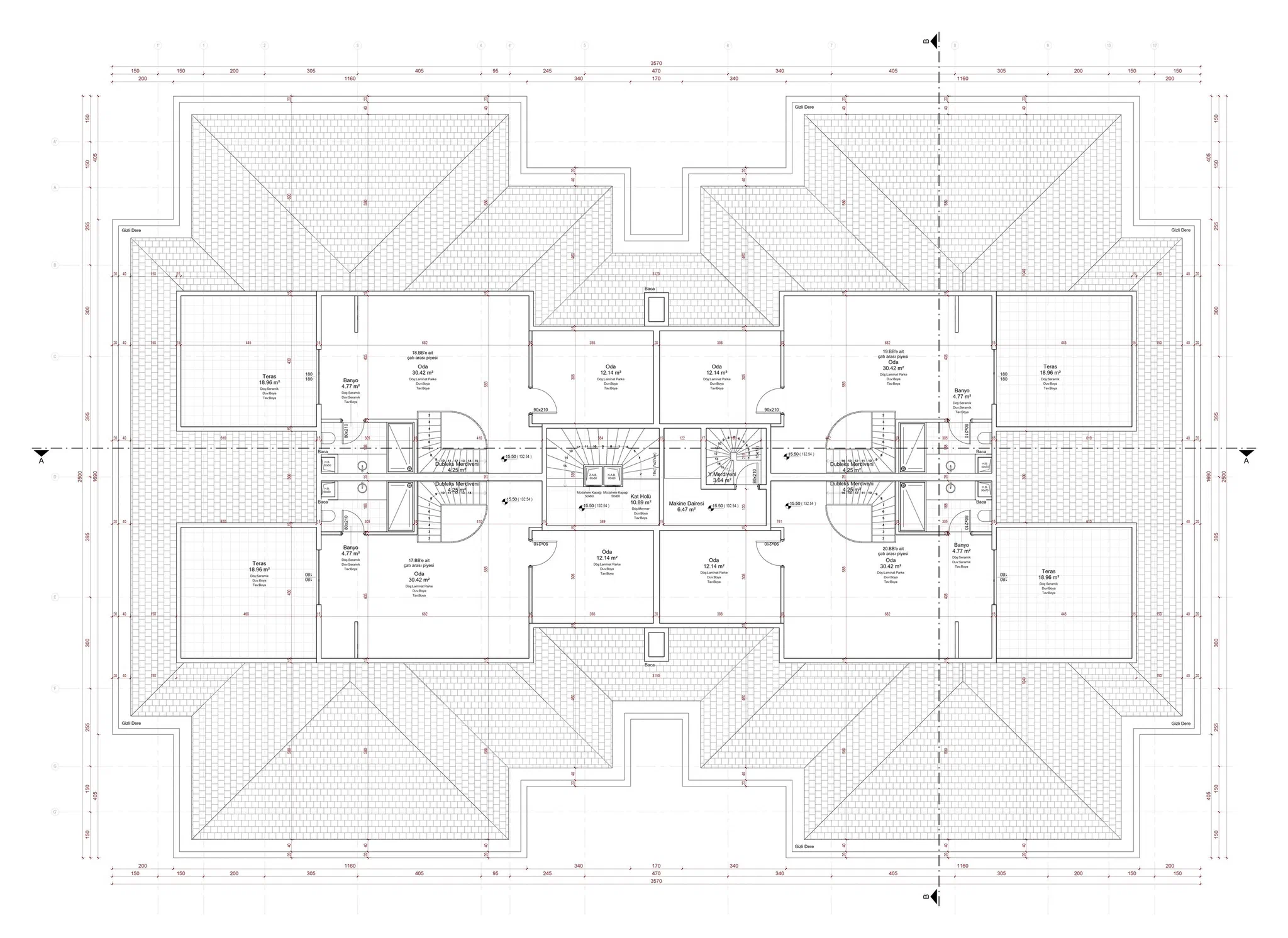

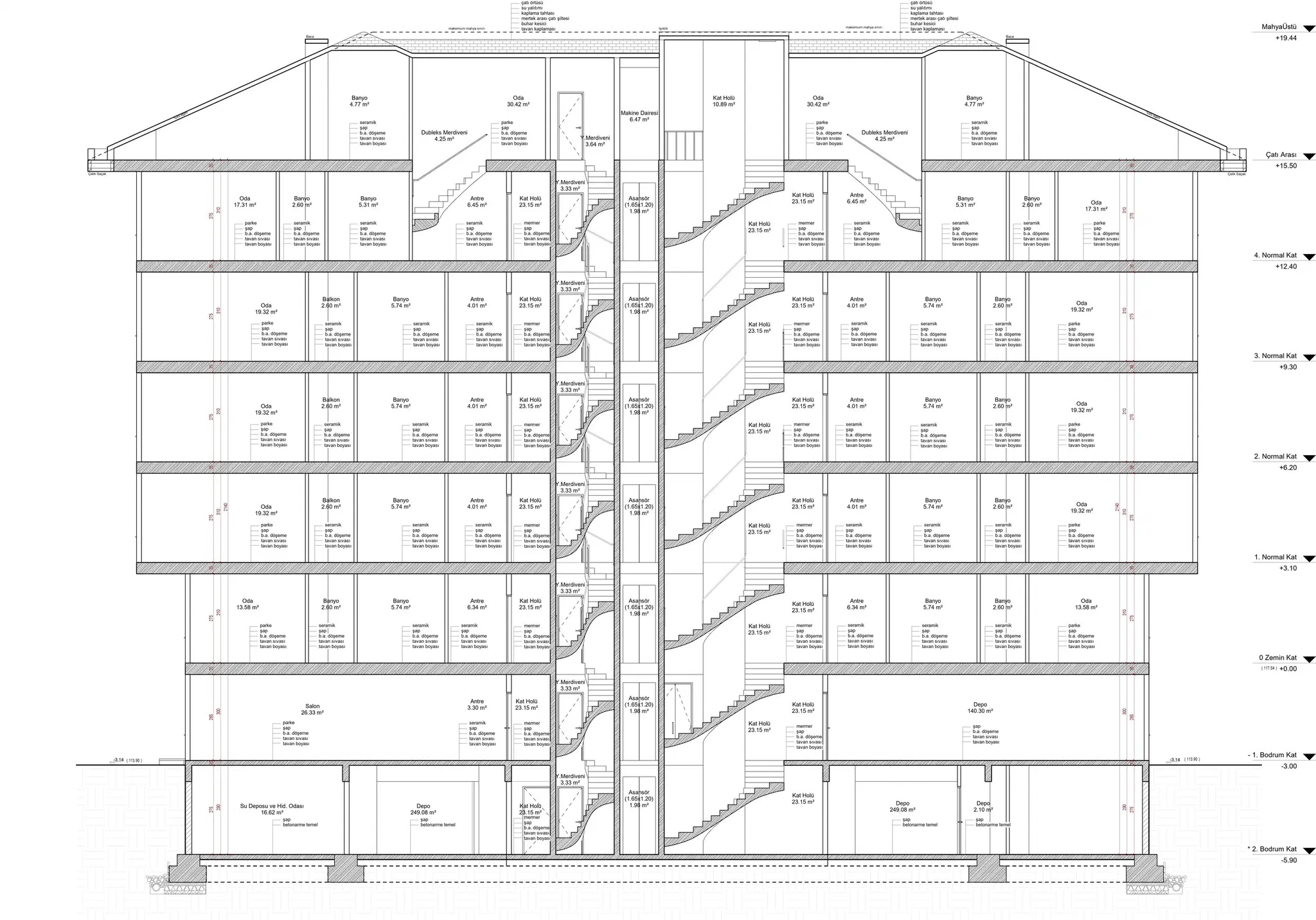

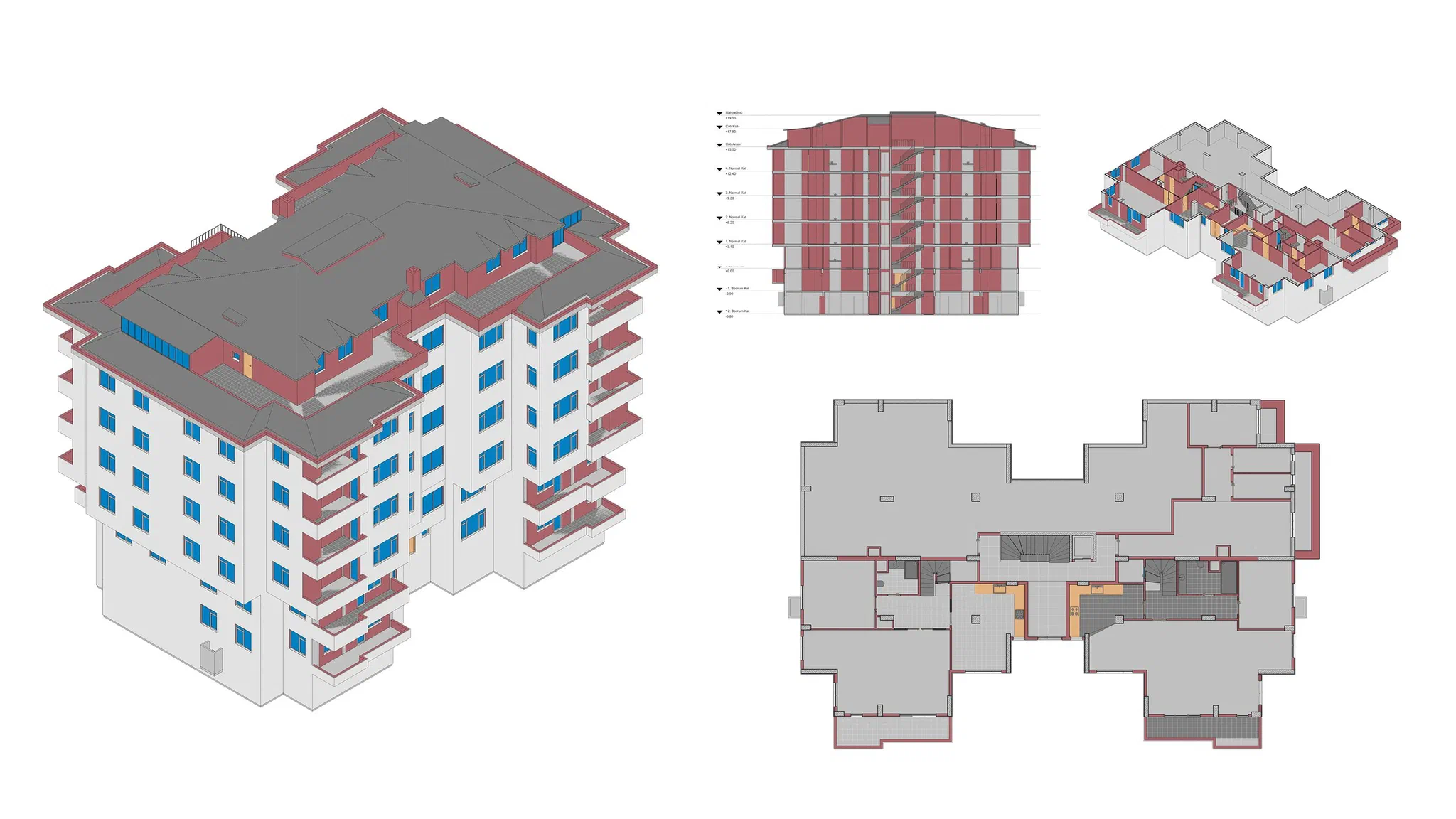

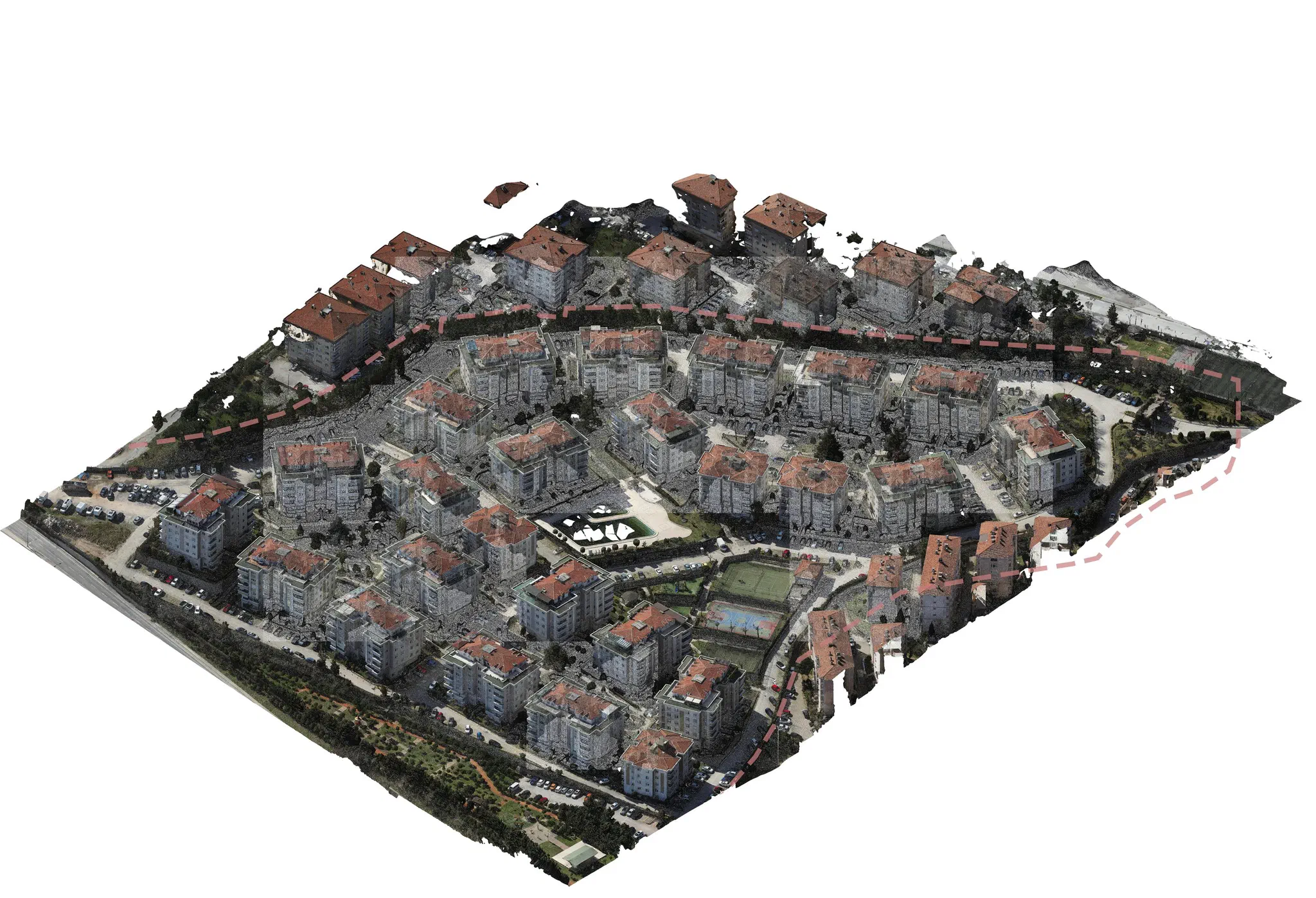

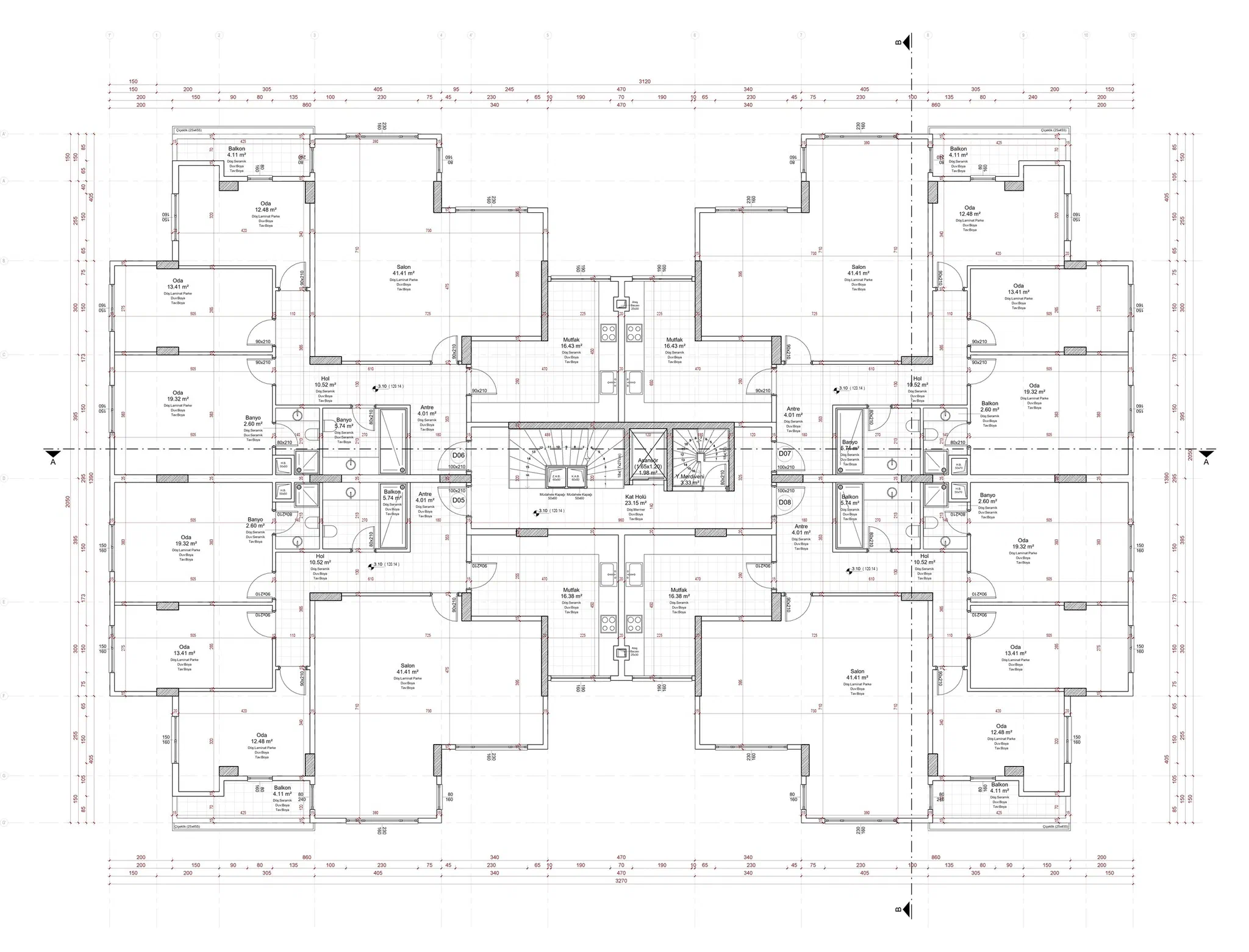

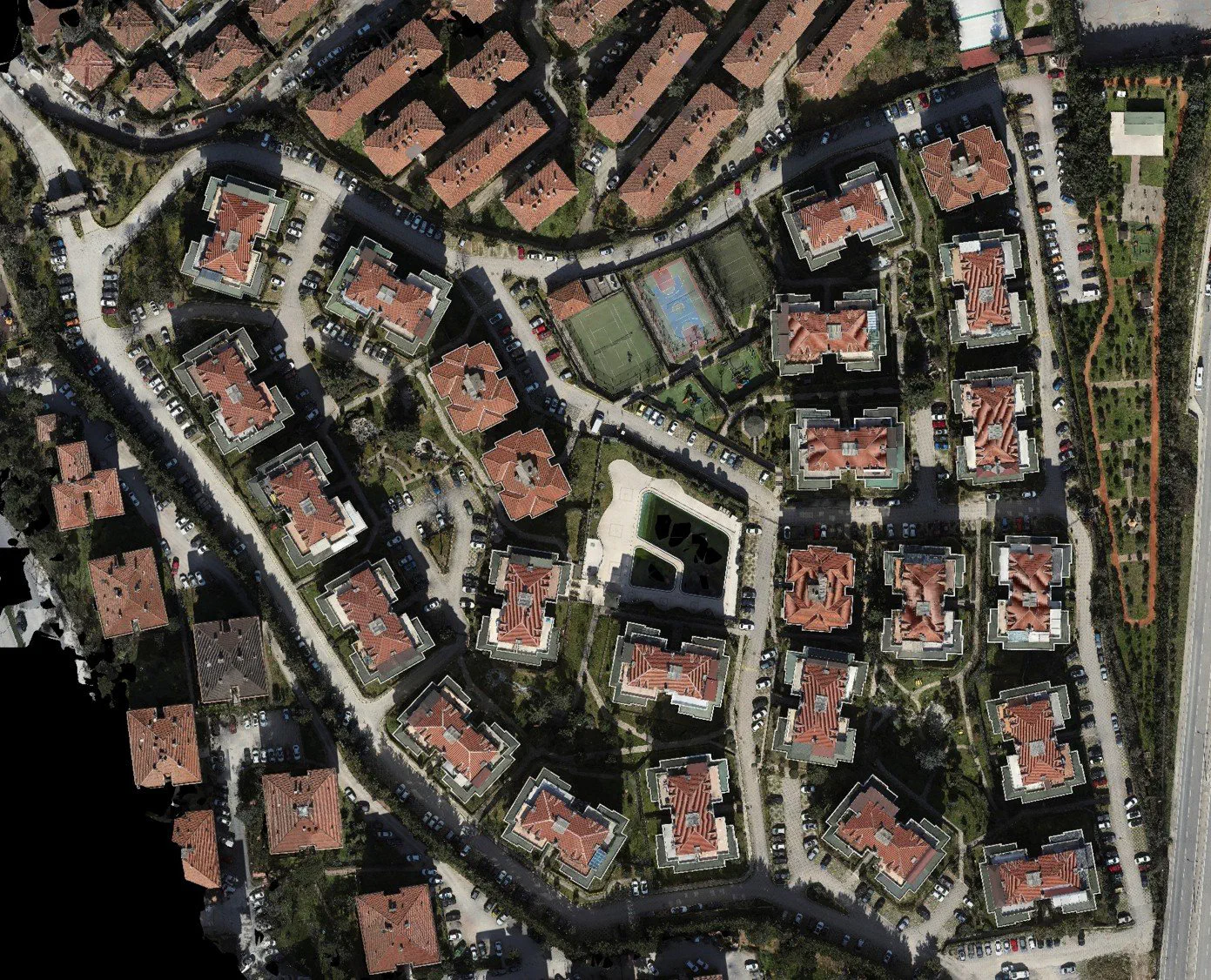

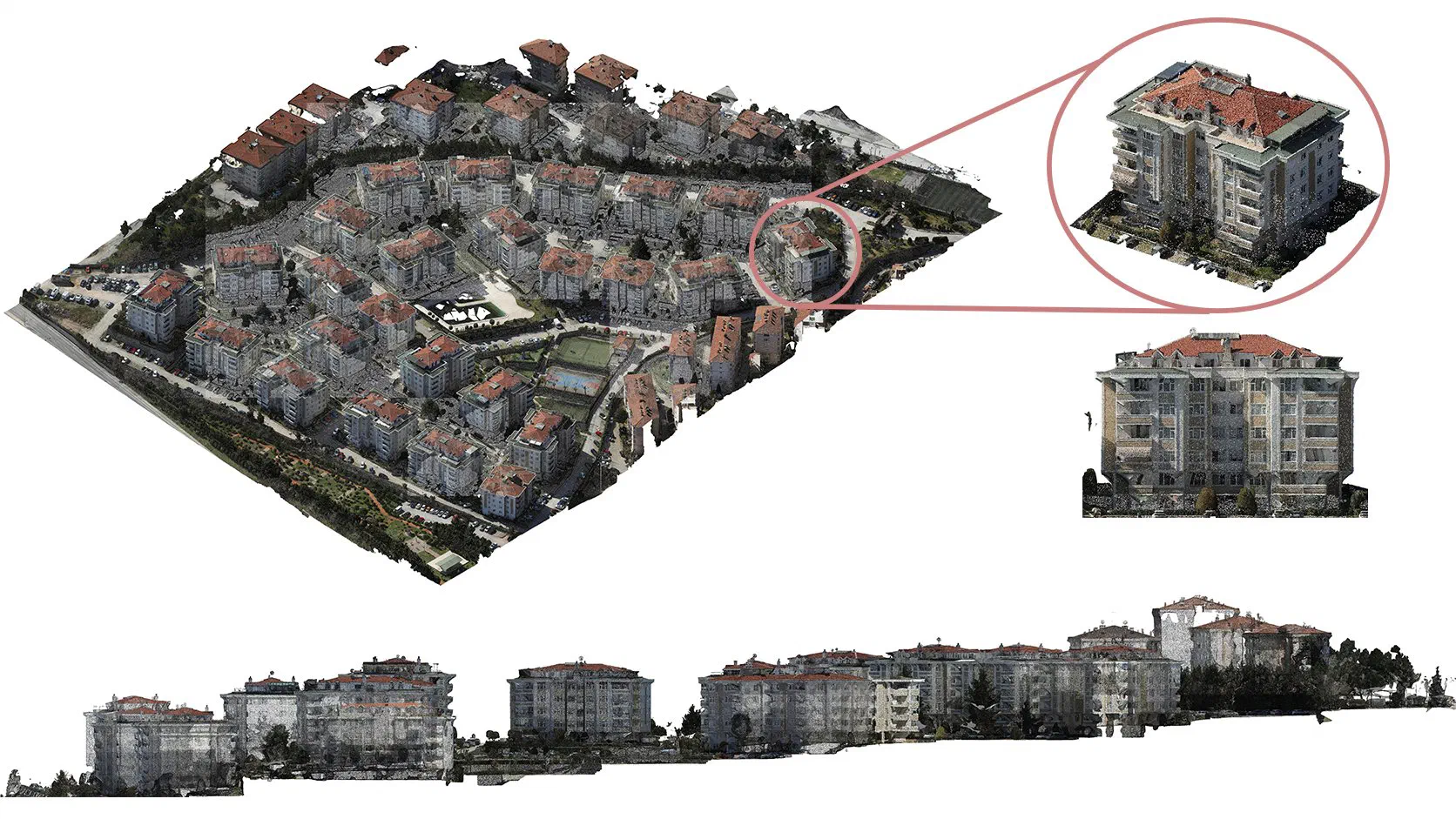

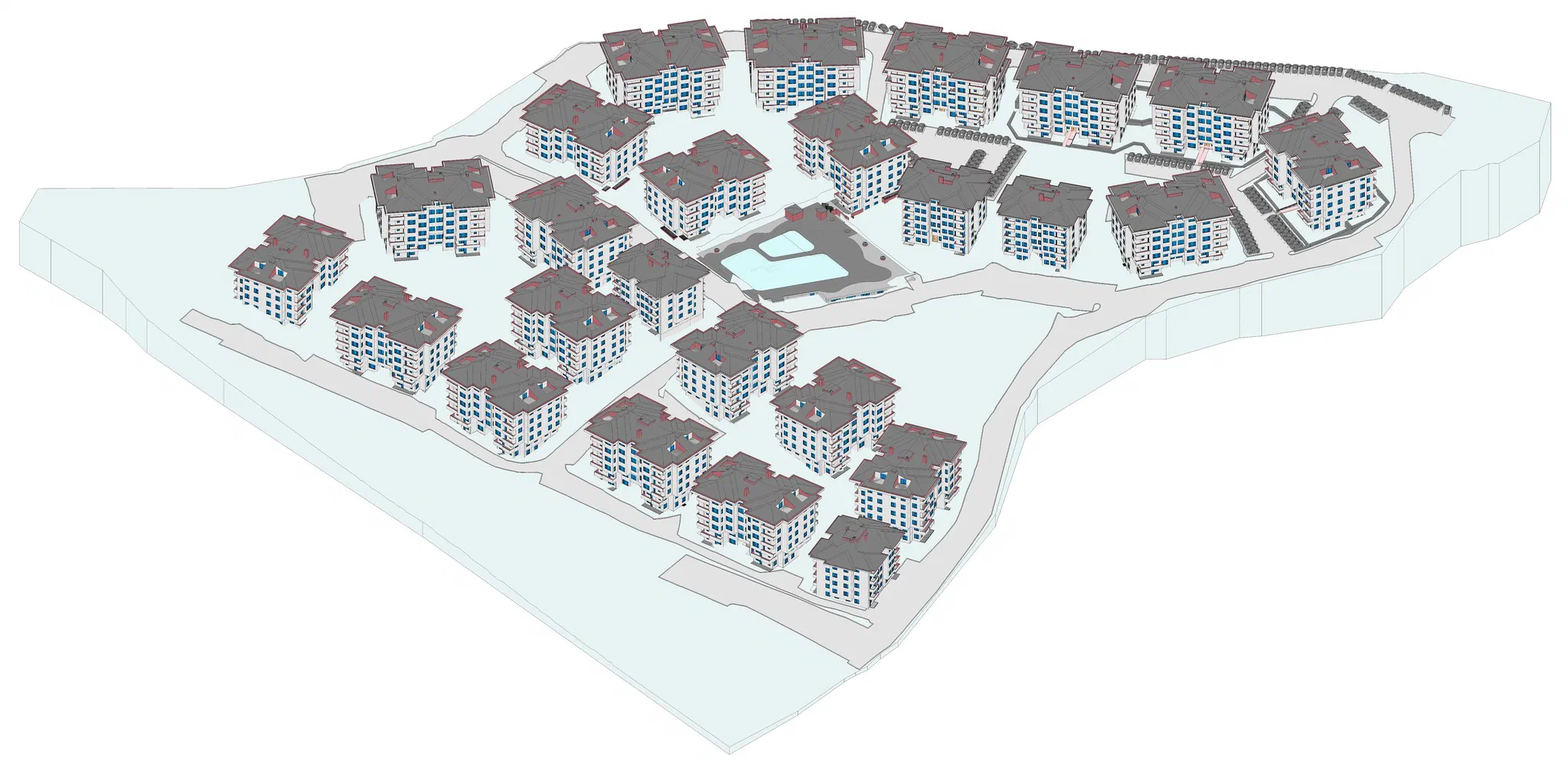

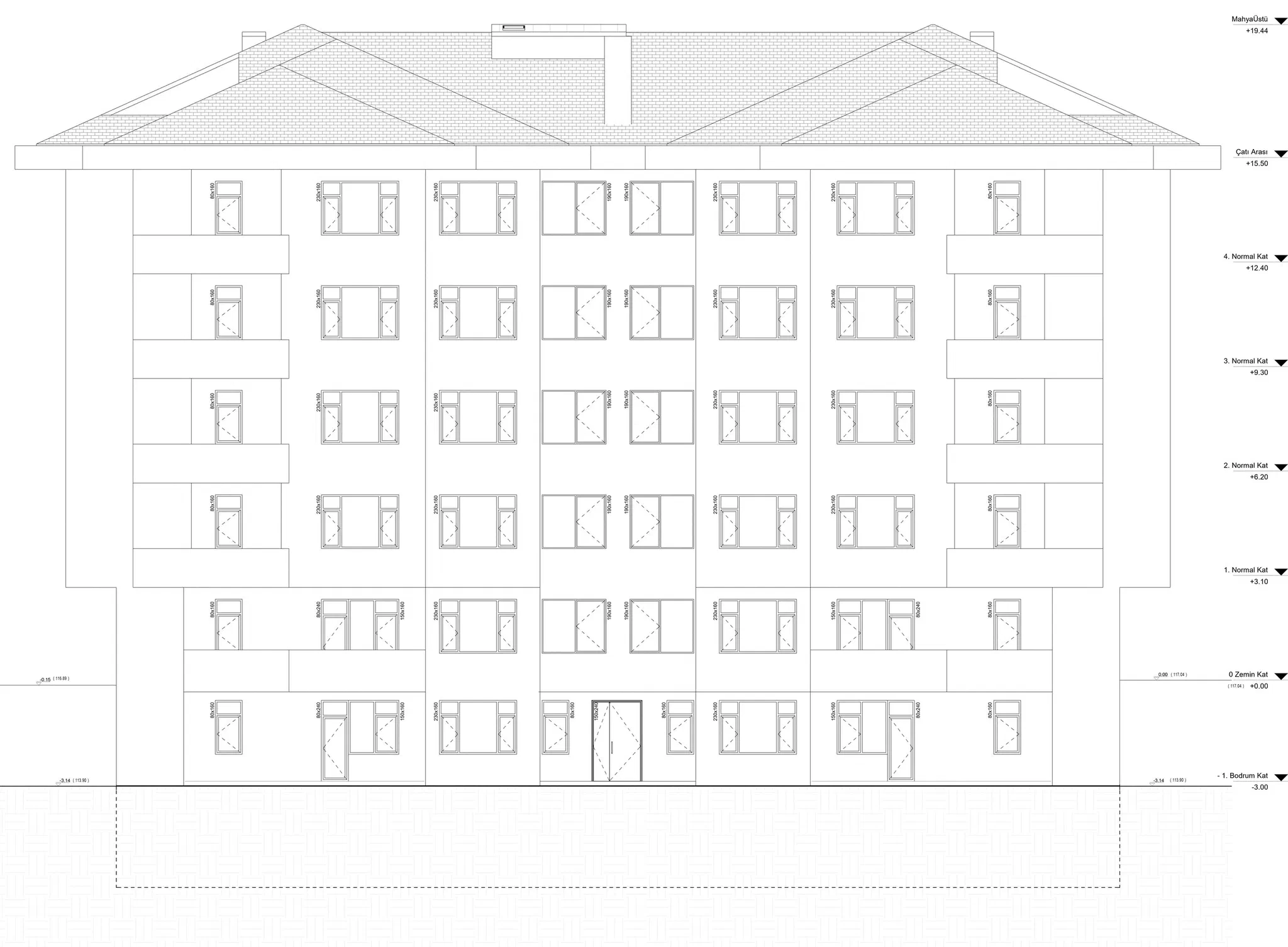

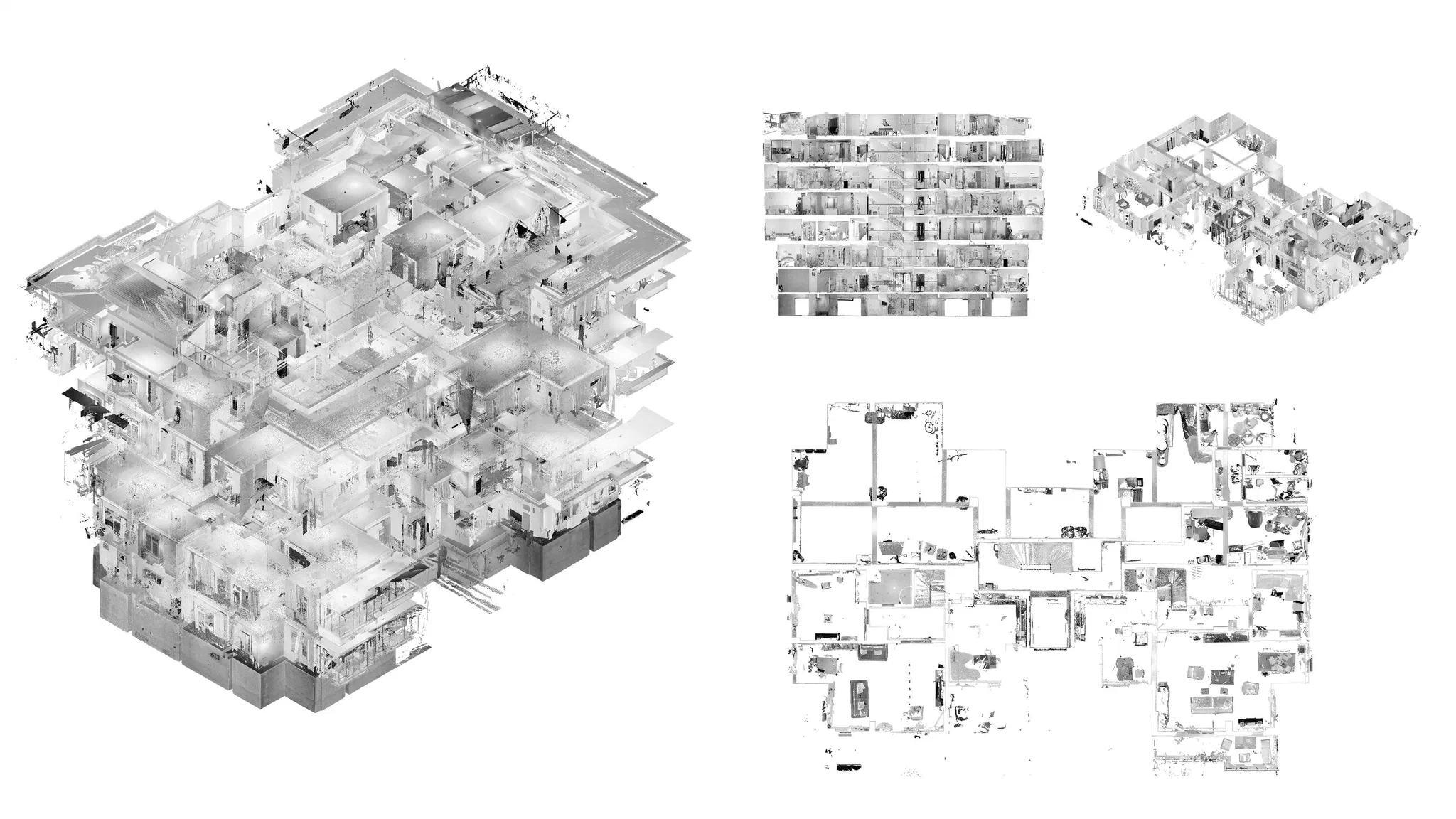

Üsküdar’da mevcut bir konut sitesinin Scan to BIM yöntemiyle belgelenmesi. Sitenin tamamı drone ile tarandı; fotogrametriyle üretilen nokta bulutu blokların, yolların ve arazinin ölçülebilir bir kopyasını verdi. Seçilen bloğun iç mekânları da taranarak buluta eklendi. Blok Revit’te yeniden kuruldu: döşemeler, duvarlar, pencereler, balkonlar ve çatı, ölçüleri buluttan alınarak modellendi. Kat başına dört daire, iki bodrum, zemin, dört normal kat ve dubleks çatı arası modelde yerini aldı. Sitenin tamamı için basitleştirilmiş bir blok modeli, seçilen blok için avan plan, kesit, görünüş ve çatı arası kat planı üretildi. Sonuç, yenileme ve dönüşüm kararlarının üzerinde alınacağı yaşayan bir bilgi modelidir.
